Pengertian dan Macam-macam Rangkaian Listrik (Seri, Paralel serta Campuran)

Berikut ini adalah pembahasan tentang rangkaian listrik, yang meliputi pengertian rangkaian listrik, macam-macam rangkaian listrik, rangkaian listrik seri, rangkaian listrik paralel, perbedaan rangkaian listrik seri dan paralel, rangkaian listrik rumah dan rangkaian lampu.

Komponen Listrik

Sebuah rangkaian listrik terdiri dari beberapa komponen. Dapatkah kamu menyebutkan beberapa contoh komponen listrik yang ada di rumahmu? Komponen listrik adalah alat-alat yang digunakan untuk membuat sebuah peranti dan dapat berfungsi jika dialiri arus listrik.

Saklar

Saklar merupakan sebuah komponen listrik. Saklar digunakan untuk menyambungkan atau memutuskan arus listrik pada sebuah rangkaian listrik. Jika kamu menekan saklar pada posisi ON, berarti kamu telah membuat rangkaian menjadi tertutup dan arus listrik dapat mengalir dalam rangkaian sehingga lampu menyala.

Saklar diperlukan untuk mematikan dan menghidupkan sebuah alat listrik. Hampir semua peralatan
yang menggunakan listrik mempunyai saklar. Misalnya, televisi, radio, kipas angin, mobil-mobilan, dan sebagainya.

Sekring

Sekring merupakan contoh komponen listrik lainnya. Apakah kegunaan sekring? Jika kamu menghubungkan kutub positif dan kutub negatif pada baterai dengan kabel secara langsung, kamu telah membuat sebuah hubungan singkat.

Hubungan singkat terjadi jika kutub-kutub yang berbeda dari sebuah sumber arus dihubungkan tanpa melalui hambatan. Jika tegangannya sangat besar, maka hubungan singkat akan sangat berbahaya.

Arus listrik yang mengalir dalam kabel akan sangat besar sehingga menimbulkan pemanasan pada kabel tersebut dan dapat mengakibatkan kebakaran.

Mengapa arus yang mengalir dalam hubungan singkat dapat sangat besar? Hal ini karena dalam hubungan singkat hambatannya sangat kecil. Kebakaran sering terjadi akibat hubungan singkat tersebut.

Jadi, kamu harus hati-hati dalam menggunakan listrik. Untuk menghindari bahaya tersebut, maka dipasang sekring. Fungsi sekring adalah untuk membatasi arus listrik yang mengalir. Sekring akan putus bila arusnya melebihi batas.

Macam-macam Rangkaian Listrik

a. Rangkaian Seri

Di dalam sebuah rangkaian terdapat komponen-komponen listrik, seperti lampu, kabel, amperemeter, voltmeter, dan sebagainya. Telah disinggung pula bahwa untuk mengukur kuat arus listrik di dalam sebuah rangkaian tertutup, amperemeter harus disusun secara seri dengan sumber arus listrik misalnya baterai.

Apakah rangkaian seri itu?

Rangkaian seri adalah rangkaian listrik di mana semua hambatan listrik (atau peralatan listrik) disusun berderet, ujung hambatan satu bersambungan dengan ujung hambatan yang lainnya.

Dalam rangkaian seri, besarnya hambatan total rangkaian merupakan jumlah dari keseluruhan hambatan peralatan listrik yang disambungkan dalam rangkaian.

Gambar: Contoh Rangkaian Seri

Gambar di atas merupakan sebuah contoh rangkaian seri. Pada rangkaian tersebut terdapat komponen-komponen listrik, yaitu baterai, tiga buah lampu, dan amperemeter. Sebuah rangkaian seri ditandai dengan tidak adanya percabangan di rangkaian tersebut.

b. Rangkaian Paralel

Selain rangkaian seri, sebuah rangkaian listrik dapat berupa rangkaian paralel. Pada rangkaian paralel, komponen-komponen listrik disusun secara paralel/sejajar dengan sumber arus listrik.

Contoh sebuah rangkaian paralel ditunjukkan pada Gambar di bawah ini. Dalam rangkaian paralel, besarnya hambatan total dalam rangkaian lebih kecil dari hambatan setiap peralatan listrik yang disambungkan.

Gambar: Contoh Rangkaian Paralel

Besarnya hambatan pengganti dari rangkaian seri dan paralel serta besarnya kuat arus dan tegangan yang mengalir dalam rangkaian akan dipelajari di subbab berikutnya tentang hambatan listrik.

Alat-alat listrik di rumahmu disusun secara paralel. Dengan cara ini, kamu dapat menonton televisi dan menyalakan lampu secara bersamaan. Jika televisi dimatikan, lampu akan tetap menyala.

c. Rangkaian Campuran

Selain rangkaian listrik seri dan paralel, masih ada satu lagi rangkaian listrik lainnya yaitu rangkaian listrik campuran. Rangkaian listrik campuran yaitu gabungan atau perpaduan antara rangkaian listrik seri dan rangkaian listrik paralel. Perhatikan contoh berikut ini!

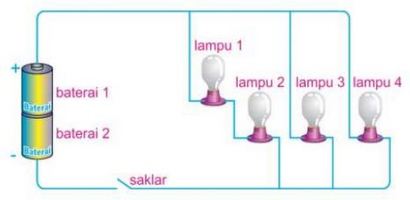

Gambar: Contoh Rangkaian Campuran

Demikian pembahasan singkat tentang rangkaian listrik, pengertian rangkaian lsitrik, contoh rangkaian listrik, komponen listrik dan macam-macam rangkaian listrik yaitu rangkaian listrik seri, rangkaian listrik paralel dan rangkaian listrik campuran.
